捨石施工システム

特許第6386982号

捨石作業を可視化し施工性と安全性向上

「捨石施工システム」は、港湾工事における捨石投入の施工性と安全性を高めるための情報化施工技術です。小型ソナーで水底の捨石高さを把握し、GNSSや無線通信で位置・深度情報をリアルタイムに記録・共有。タブレットやモニタで進捗を可視化しながら確実な作業指示が可能となり、施工の効率化を実現します。また、無線LAN等の導入や、GNSS機器のバッテリー電源化により高所での配線作業が不要。

メリット

• 捨石の投入位置と水底高さをリアルタイムで把握可能
• 進捗状況を可視化し、的確な指示と記録が可能
• クレーン操作の効率化による施工性向上
• 高所での配線作業が不要で安全性向上
• 測量や機器設置にかかる作業時間を短縮

技術詳細

捨石投入作業の施工性と安全性の向上を図る技術

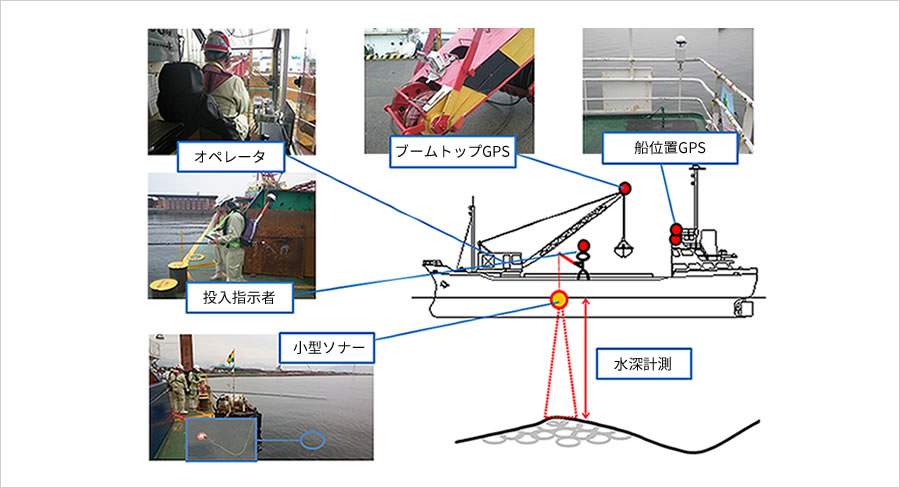

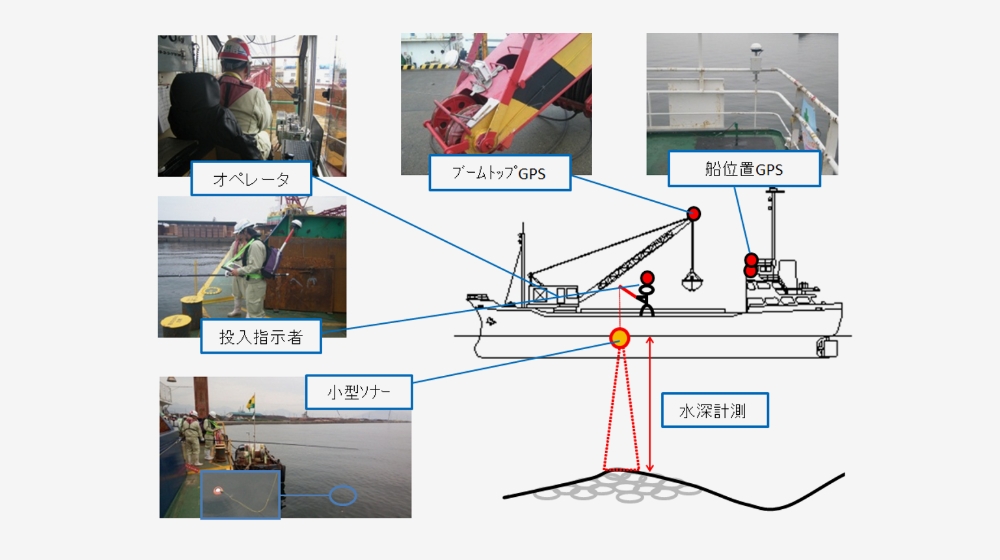

本システムは、港湾工事の捨石投入作業における施工支援装置です。捨石投入作業中の平面的な投入位置に加え、小型ソナーにより水底の捨石高さを定量的に把握できます。

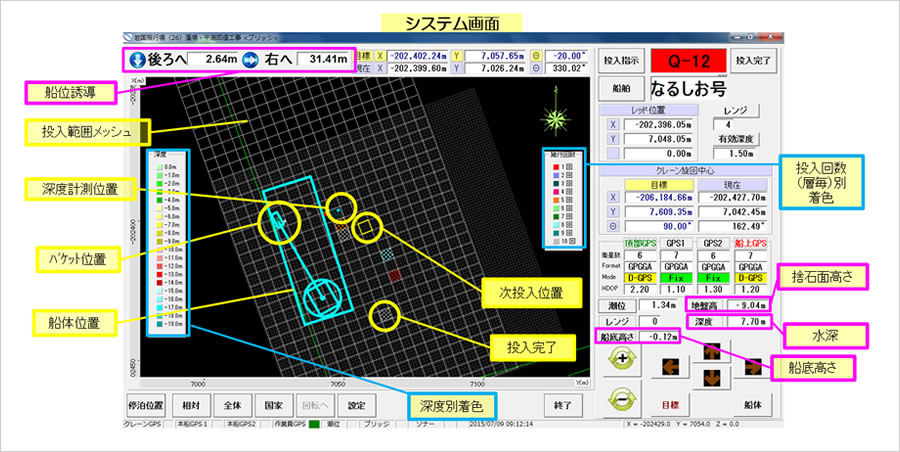

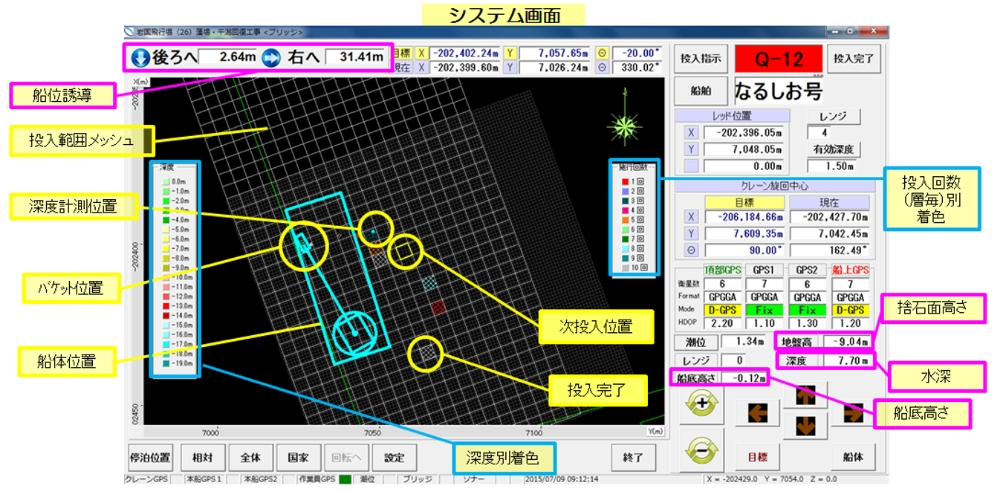

また、測定した位置情報と深度情報を記録し、管理画面で作業の進捗を可視化することで、次工程の投入指示が正確となり確実な捨石投入作業ができます。

特徴

施工性

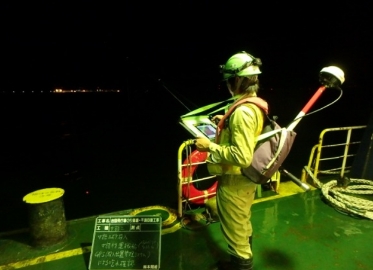

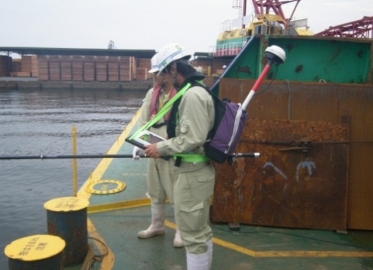

• 投入指示者が手元のタブレットで深度と投入位置を確認しながらクレーンオペレータへ次の投入位置の投入指示をすることにより、確実な情報伝達ができます。

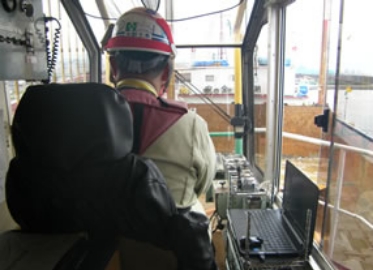

• クレーンオペレータは、システムモニタ画面を通じ投入位置とバケット位置が認識できるため、投入時のクレーン操作のロスが無くなり施工性が向上します。
• 本船の現在位置と係船目標位置を画面表示し、目標位置までの距離を定量的に認識できるため、円滑な係船作業につながります。

安全性

• クレーンブームトップに設置するGNSS機器をバッテリー電源とすることでブーム上の配線作業がなくなるため、作業に伴う墜転落災害防止ができます。
• 通信手段にBluetooth、無線LANを採用することにより、ケーブル配線作業における墜転落災害のリスクを低減することができます。

出来形・進捗管理

• 測定した深度情報と投入完了エリアを記録することができ、容易に出来形管理・進捗管理が可能です。
• 投入箇所は、投入回数毎の着色や日毎の着色表示をすることが可能であるため、進捗管理を容易にすることができます。

作業時間

• クレーンブームトップへのGNSSアンテナ設置と無線LANアンテナの設置方法を磁力固定とすることで、機器の設置・取り外し時間を短縮できます。
• 投入箇所の水深測定は、小型ソナーを海上に浮かべるだけで計測できるため、レッドによる深度測定と比べ測量時間の短縮につながります。

施工実績

• 岩国飛行場（26）藻場・干潟回復工事　　　　　防衛省
